礦用電鉆電纜發布時間：2020-10-16
點擊量：0
|
|
| 說明: |

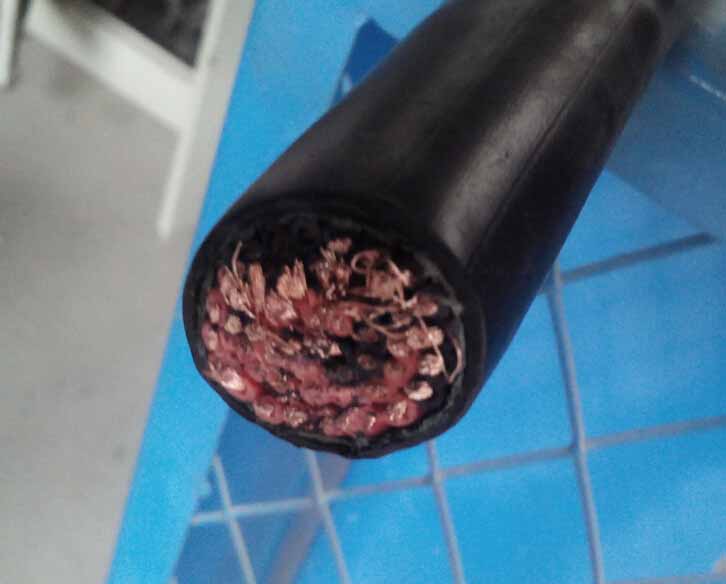

MZ，MZP礦用電鉆電纜
Flexible drill cables for mining purposes
型號（Type）:MZ 額定電壓（Rating Voltage）:300/500V
芯數截面
Nom.cross sectional areas mm2
|
導體結構
Conductor structure NO./mm
|
絕緣厚度
Insulation thickness mm
|
護套厚度
Sheath thickness mm
|
電纜外徑
Average diameter
|
參考重量
Cable approx.
weight
kg/km
|
導體（銅）****直流電阻
Max.D.C.
resistance(20 ℃ ) Ω /km
|
20 ℃載流量
Current carring capacity(20 ℃ )
A
|
標稱
Normianal mm
|
****
Max
mm
|
3 × 2.5+1 × 2.5
|
77/0.20
|
1.0
|
3.5
|
17.7
|
19.4
|
488
|
8.820
|
25
|
77/0.20
|
8.820
|
3 × 4+1 × 4
|
126/0.20
|
1.0
|
3.5
|
19.1
|
21.0
|
602
|
5.390
|
35
|
126/0.20
|
5.390
|
3 × 2.5+1 × 2.5+1 × 2.5
|
77/0.20
|
1.0
|
3.5
|
18.9
|
20.8
|
521
|
8.820
|
25
|
77/0.20
|
8.820
|
77/0.20
|
8.820
|
3 × 4+1 × 4+1 × 4
|
126/0.20
|
1.0
|
3.5
|
20.5
|
22.6
|
648
|
5.390
|
35
|
126/0.20
|
5.390
|
126/0.20
|
5.390
| |
 |
備注：
1、電纜絕緣主線芯之間及主線芯與地線之間的絕緣電阻,換算到+20℃時不低于160MΩ·km。
2、產品標準：MT818.8-1999。
3、MZ型電纜,有3根主線芯，一根地線芯和一根控制線芯組成，成纜后外面擠包黑色氯化聚乙烯橡皮護套或黑色氯丁橡皮護套。
4、導電線芯：采用鍍錫軟銅線，其性能符合 GB/T3956-1997。
5、絕緣：采用GB7594.2-1987中XJ-00A型橡皮。
6、線芯識別：采用絕緣分色識別，主線芯紅、綠、白。地線黑色。控制線打號碼。
7、成纜：按右向絞合成纜。中心加填芯。
8、護套：采用GB7594.7-1987中XH-03A型橡皮。
9、MZ型成品電纜的阻燃性能滿足MT386-1995的要求。
10、電纜標志：電纜表面印有型號、電壓、規格及制造廠名稱。 | | |
